Датчик уровня топлива Omnicomm LLS 20160 (ДУТ)

Датчик уровня топлива Omnicomm LLS 20160 (ДУТ)

К востребованным устройствам для создания систем контроля ГСМ и мониторинга затрат, связанных с разработкой мероприятий по уменьшению расхода горючего относится датчик уровня топлива Omnicomm LLS 20160.

Цена на "Датчик уровня топлива Omnicomm LLS 20160 (ДУТ)": по запросу

0 RUB
  • Описание
  • Технические характеристики
  • Фотографии

Инструкция на датчик уровня Omnicomm LLS 20160

Для измерения количества бензина в топливных баках транспортных средств, стационарных топливохранилищ, преобразования его в цифровой код и выдачи его внешнему устройству используется датчик уровня топлива (ДУТ) Omnicomm LLS 20160.

Оборудование используется для таких видов ГСМ, как различные бензины, летнее или зимнее дизельное горючее и другие жидкие нефтепродукты, которые сохраняют свое агрегатное состояние в рабочем диапазоне температур.

Прибор устанавливается на транспортных средствах, к которым не предъявляются требования взрывозащиты оборудования.

Устройство датчика уровня топлива Omnicomm LLS

Одним из основных компонентов ДУТ Омникомм выступает емкостной измеритель уровня, который выполняет линейное преобразование сведений количества бензина в электрическую емкость, измеряемую электронным блоком.  Емкостной измеритель укорачивается до 15 cм, при этом качество измерения и разрешающая способность устройства сохраняются. Электронный блок выполняет фильтрацию измеренных значений, преобразование их в цифровой код.

Считывание цифровых сведений производится по последовательному проводному цифровому интерфейсу RS-232 или RS-485.

В ДУТ организована гальваническая развязка между цепями источника питания, линиями последовательных интерфейсов RS-232, RS-485 и измерительной частью, включающей цепи корпуса и емкостного датчика уровня. Электрическая прочность гальванической изоляции составляет 2500 В.

Имеется возможность задавать смещение цифровой шкалы прибора, благодаря чему объем бензина приводится к единицам измерения длины (миллиметрам, дюймам) и соответствует реальному значению количества горючего в бензобаке.

Конструкция датчика топлива Омникомм LLS

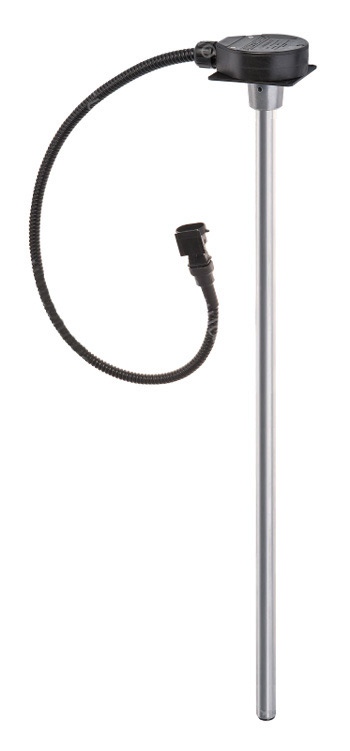

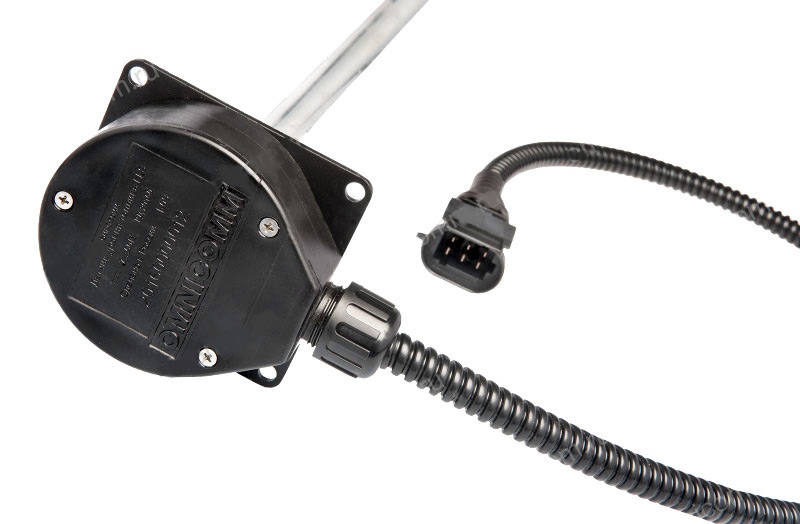

Корпус устройства выполнен из материала, стойкого к органическим растворителям, нагрузкам в широком диапазоне температур. Измерительная часть (трубка) выполнена из стойкого к коррозии алюминиевого сплава. Защиту электрического кабеля от механических и атмосферных воздействий обеспечивают гермоввод и металлорукав. Герметичный вибростойкий разъём упрощает подключение и настройку. Прибор комплектуется кабелем в гофрорукаве длинной 7м, имеющим на одной стороне ответную часть разъема.

Оформляйте заказ на датчик уровня топлива Omnicomm LLS 20160 и его монтаж по номеру телефона со страницы «Контакты» либо через электронную форму на сайте.

Скачать инструкцию на датчик уровня Omnicomm LLS 20160

Технические характеристики

Наименование

Значение

Напряжение питания, В

7-50

Потребляемая мощность, Вт

не более 0,4

Интерфейс взаимодействия с внешними устройствами:



-физический

RS-232 или RS-485

- физический

1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200

Относительная приведенная погрешность измерения уровня:



в диапазоне температур от минус 60С до +60С, %

не более ±0,8

в диапазоне температур от плюс 60С до +80С, %

не более ±1,0

Режим работы (по ГОСТ З 52230-2004)

продолжительный

Диапазон измерения температуры, C

от минус 60 до +80

Погрешность измерения температуры, С

не более ±2

Диапазон измерения уровня

от 0 до 4095

Период измерения

1 сек

Смещение диапазона измерения уровня

от 0 до 1023

Диапазон рабочих температур, С

от минус 40 до +80

Предельные температуры, С

минус 60 и +80

Степень защиты корпуса от проникновения пыли и влаги

IP57

Интервал автоматической выдачи данных, сек

от 1 до 255

Размер внутреннего фильтра результатов измерения

от 0 до 20
